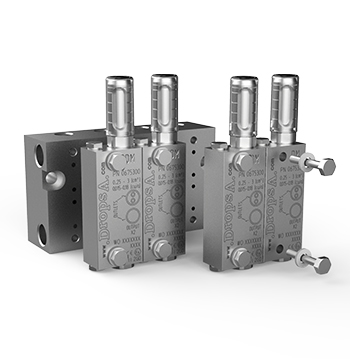

DM - SOLID BASE

  1. Downloads
  2. Part Numbers
Modular Dual Line

Dosatori modulari con base monoblocco per sistemi linea doppia

Caratteristiche:
- Temperatura: -30 ÷ 80°C
- Pressione max ( in entrata): 400 bar
- Cicli di lavoro: 100/min
- Viscosità min: 100 cSt ( 462 SSU)
- Grassi max: 265 ASTM (NLGI2)*
Connessioni entrata: 3/8" BSP or 3/8" NPTF
Connessioni uscita: 1/4" BSP or 1/4" NPTF
- Uscite: da 2 a 12



I dosatori modulari DM - solid base sono costituiti da basi 'MONOBLOCCO', non separate tra loro, sulle quali montare le valvole.
Le basi e le valvole sono disponibili con trattamento anti corrosione, con filettature in entrata e in uscita BSP o NPTF.

Le valvole possono essere fornite con portata regolabile o fissa. Le valvole con portata regolabile sono dotate di torrette di regolazione con cappuccio in metacrilato e anello OR.

La “piastra di chiusura”, da ordinare separatamente, può essere posizionata sulla base per permettere l’aggiunta di valvole addizionali.

Il DM - solid base rende più veloce il montaggio degli elementi sulla base, inoltre, non avendo guarnizioni, resiste a temperature più alte anche montato a contatto con superfici calde.
Questo tipo di dosatore si presta a essere utilizzato su qualsiasi tipo d'impianto che non richiede una progettazione particolare.
